Cabeamento estruturado: a base invisível que define a performance da sua rede

Quando uma rede empresarial vive "dando problema", a primeira suspeita costuma cair sobre o roteador, a internet ou os equipamentos. Raramente alguém olha para o que está escondido dentro das paredes e dos forros: os cabos. E, no entanto, é exatamente aí que muitos dos problemas mais difíceis de diagnosticar começam.

O cabeamento estruturado é a fundação física de tudo. Por mais moderno que seja o seu equipamento, ele só entrega o que a base permite. Este artigo explica, de forma acessível e com base nas normas técnicas, por que essa base invisível é tão decisiva, e o que separa um cabeamento que dura quinze anos de um que vai te dar dor de cabeça já no primeiro ano.

O que é, afinal, cabeamento estruturado

A melhor forma de entender é pensar no encanamento de água de um prédio. Ninguém improvisa cano puxando mangueira de uma torneira para a outra. Existe um projeto: tubulação principal, ramais para cada andar, pontos de saída padronizados em cada ambiente. Tudo segue uma lógica, é documentado e qualquer profissional consegue dar manutenção depois.

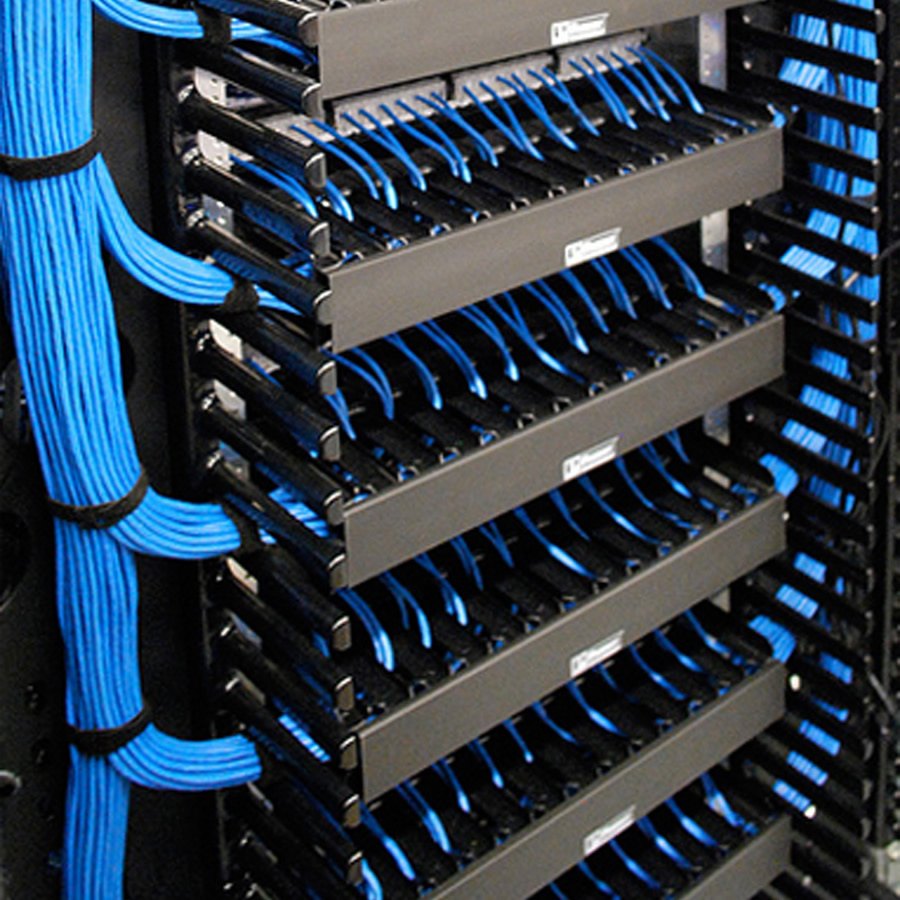

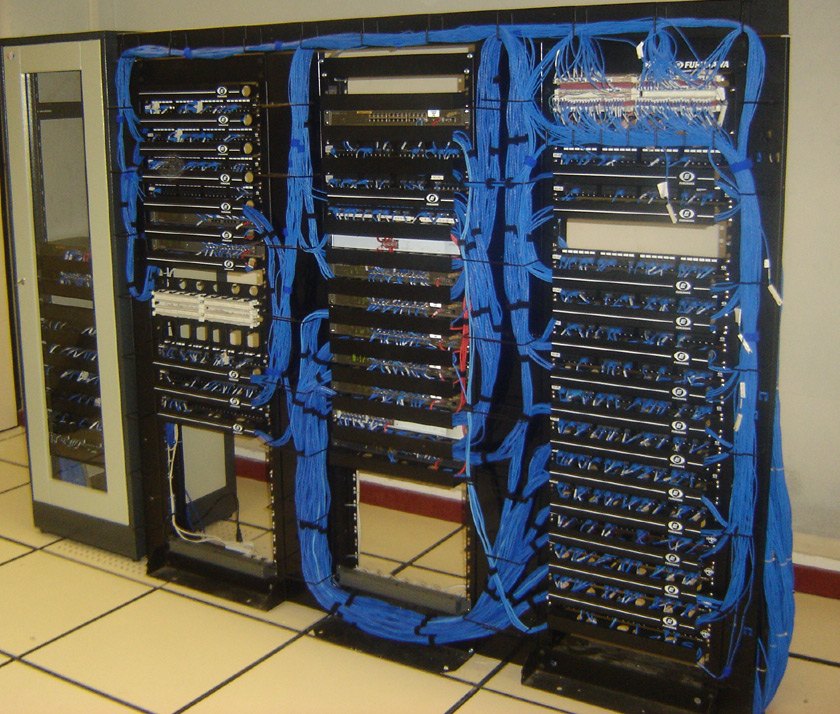

Cabeamento estruturado é a mesma ideia, só que para dados. Em vez de puxar um cabo solto do roteador até cada equipamento, monta-se um sistema organizado: um ponto central (o rack, onde ficam o patch panel e os switches), cabos passando por caminhos definidos (eletrocalhas, conduítes) até tomadas de rede padronizadas em cada posição de trabalho. Cada cabo é identificado, certificado e segue regras de instalação.

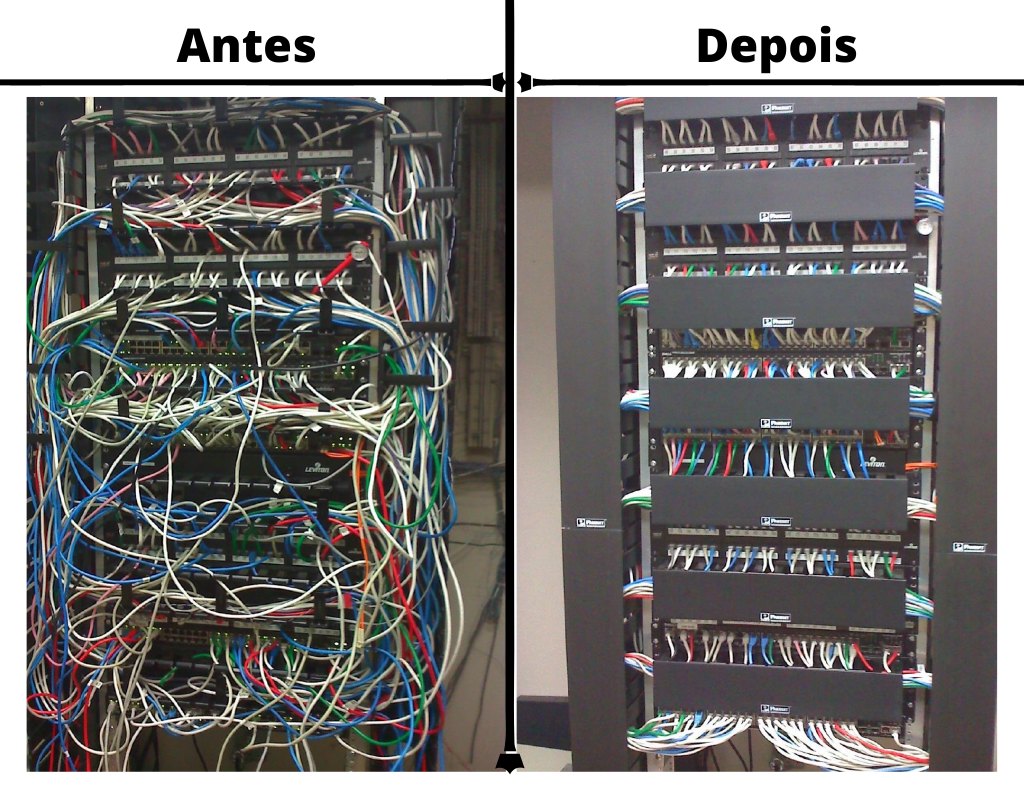

O contrário disso é o que chamamos de "cabeamento improvisado": cabos correndo pelo chão, emendados, sem identificação, instalados por quem estava disponível no dia. Funciona no começo, exatamente como uma gambiarra hidráulica funciona, até o dia em que não funciona mais, e ninguém sabe qual cano mexer.

Por que ele define velocidade e estabilidade

Aqui está o ponto que mais surpreende quem não é da área: um cabo de rede não é só um fio que liga A a B. Dentro dele há quatro pares de fios trançados de forma muito precisa, e essa trança não é decoração. Ela é o que protege o sinal de dados contra interferência e contra o ruído que os próprios fios geram entre si.

Quando o cabo é de baixa qualidade, ou quando é bem feito mas mal instalado (esticado demais, dobrado, com a trança desfeita na ponta), o sinal se degrada. E a consequência raramente é a internet "parar de vez", o que seria fácil de perceber. O que acontece é pior: a rede fica intermitente. A velocidade negocia para baixo, pacotes se perdem e precisam ser reenviados, a chamada de voz "engasga", o sistema trava por alguns segundos e depois volta.

Esse tipo de falha é o pesadelo de qualquer técnico, porque ela não aparece quando você vai procurar. O equipamento está certo, o link está certo, e o problema está num cabo que parece estar funcionando. É a diferença entre um cano que vaza visivelmente e um que tem uma micro-fissura: o segundo é muito mais difícil de achar e estraga tudo aos poucos.

Cabo bom mal instalado vira cabo ruim. A norma não existe para encher linguiça: ela é o que garante que o sinal chegue inteiro do outro lado.

As categorias na prática

Todo cabo de rede tem uma categoria, e é ela que define quanta velocidade o cabo aguenta e por qual distância. Pense nas categorias como faixas de uma estrada: quanto mais alta a categoria, mais "faixas" e maior a velocidade que o tráfego de dados pode atingir sem congestionar. As três que importam hoje são Cat5e, Cat6 e Cat6A.

Cat5e — o suficiente de ontem

A Cat5e ("e" de enhanced, aprimorada) entrega 1 Gigabit por segundo (1 Gbps) até os 100 metros de norma. Por muitos anos foi o padrão de mercado e ainda funciona para tarefas básicas. O problema é que ela é o teto de ontem: para uma empresa que está instalando rede nova hoje, com câmeras em alta resolução, mais dispositivos e a expectativa de durar uma década, partir de Cat5e é começar já no limite.

Cat6 — o equilíbrio atual

A Cat6 opera em frequência maior (250 MHz contra 100 MHz da Cat5e) e tem construção interna melhor, geralmente com um separador que mantém os pares afastados e reduz a interferência. Ela entrega 1 Gbps com folga em qualquer distância de norma e consegue chegar a 10 Gbps em lances curtos (até cerca de 55 metros, dependendo da interferência do ambiente). É, hoje, o equilíbrio mais comum entre custo e futuro para a maioria das empresas.

Cat6A — preparado para o futuro

A Cat6A ("A" de augmented, ampliada) é a categoria que entrega 10 Gbps nos 100 metros completos, operando em 500 MHz. É um cabo mais robusto, com blindagem reforçada contra um tipo específico de interferência entre cabos vizinhos (chamada alien crosstalk). É a escolha para quem quer instalar uma vez e não voltar a mexer por muitos anos, ou para ambientes com muitos pontos juntos, como data centers e redes de alta densidade.

Recurso	Cat5e	Cat6	Cat6A
Velocidade nominal	1 Gbps	1 Gbps (10 G curto)	10 Gbps
Frequência	100 MHz	250 MHz	500 MHz
Distância p/ 10 Gbps	Não suporta	~55 m	100 m
Uso recomendado	Reformas pontuais e tarefas básicas	Padrão atual da maioria das empresas	Alta densidade, data center, longo prazo

Uma observação importante: o cabo é só uma parte. De nada adianta um cabo Cat6A se o conector, a tomada, o patch panel e os patch cords forem de categoria inferior. A rede inteira anda na velocidade do componente mais fraco do caminho, igual a uma corrente que arrebenta no elo mais frágil.

As regras que existem por um motivo

As normas de cabeamento parecem burocracia, mas cada regra existe porque alguém já sofreu sem ela. As três mais importantes valem a pena entender mesmo sem ser técnico.

A regra dos 100 metros

É a regra mais famosa e a mais ignorada. O comprimento total de um lance de rede, do switch até o equipamento, é chamado de canal, e ele não pode passar de 100 metros. Esses 100 metros se dividem em 90 metros de cabo fixo (o que passa dentro da parede, do rack até a tomada) mais 10 metros de patch cords (os cabinhos flexíveis das pontas, um no rack e outro na mesa). Passou disso, o sinal degrada e a rede fica instável, mesmo que "esteja conectada".

Certificação do cabeamento

Instalar não é o fim do trabalho, é o meio. Um cabeamento profissional é certificado com um equipamento específico que testa cada ponto e mede de verdade se ele atende à categoria prometida: atenuação, interferência, comprimento, continuidade. O resultado é um relatório que comprova que aquele ponto entrega o que deveria. Sem certificação, você está confiando que "parece que funciona", e é exatamente aí que moram as falhas intermitentes.

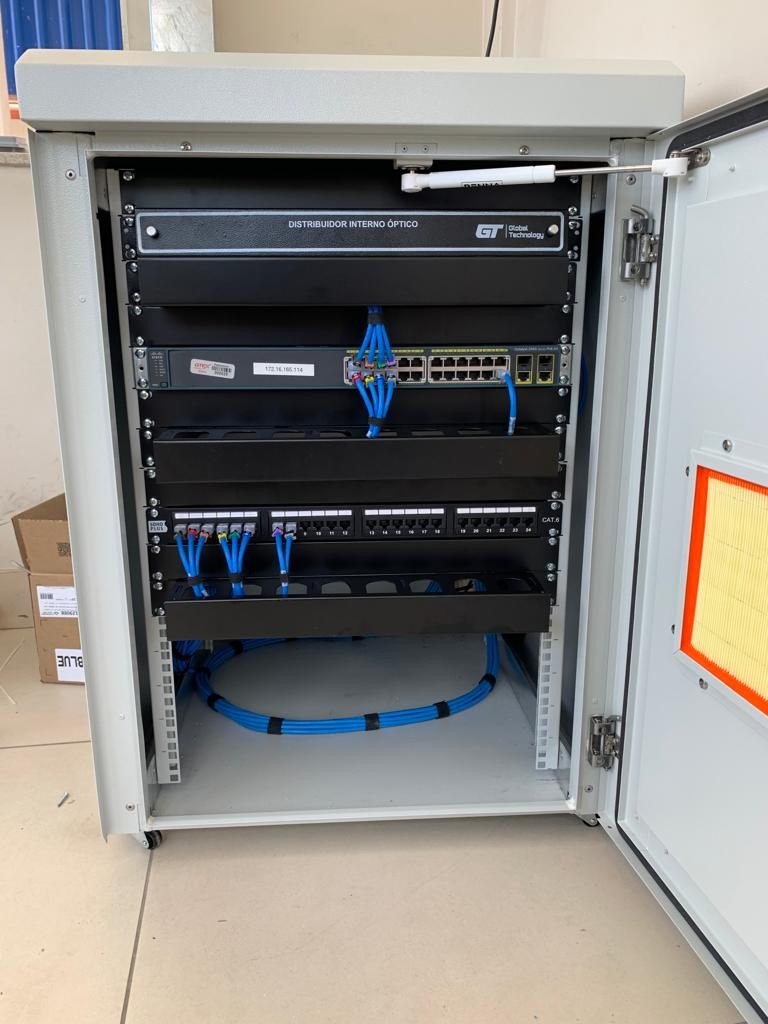

Organização e identificação

Todo cabo e toda tomada precisam ser identificados com etiquetas, e o conjunto precisa ser documentado. Parece detalhe, mas é o que transforma uma manutenção de horas em uma de minutos. Sem identificação, quando um ponto para, alguém vai ter que rastrear cabo por cabo no meio de dezenas iguais, o equivalente a procurar um cano específico numa parede sem nenhuma planta hidráulica.

Marcas e o que olhar na hora de escolher

"Cabo é tudo igual" é um dos mitos mais caros do mercado. A marca importa, e não por status: ela é o que garante que o cabo realmente atende à categoria que promete, com cobre puro, tolerâncias controladas e, em muitos casos, garantia estendida do sistema quando instalado por um integrador credenciado.

No mercado de cabeamento estruturado, alguns nomes são referência e bastante presentes no Brasil:

• Furukawa — uma das líderes no Brasil, com a linha Lan Solution muito usada em projetos corporativos.
• CommScope (Systimax/Uniprise), Panduit, Nexans, Belden e Legrand — fabricantes premium reconhecidos internacionalmente, comuns em projetos de maior porte e data centers.
• Intelbras — marca brasileira muito difundida, com boa relação custo-benefício para projetos de entrada e médio porte.

Mais importante do que escolher uma marca específica é garantir três coisas: cobre puro (nunca CCA), componentes da mesma categoria de ponta a ponta (cabo, conector, tomada, patch panel e patch cords) e certificação do sistema. Vários fabricantes premium oferecem garantia estendida (de 15, 20, até 25 anos) sobre o sistema completo, mas só quando ele é projetado e instalado por um parceiro credenciado e certificado com equipamento próprio.

Na SHIRO, trabalhamos com marcas de qualidade reconhecida no mercado e dimensionamos o projeto para a necessidade real de cada cliente, sem empurrar o mais caro nem aceitar o que não atende à norma. O objetivo é simples: instalar uma vez, bem feito, e não voltar a mexer tão cedo.

Erros comuns que custam caro

A maioria dos problemas de cabeamento não vem de falta de dinheiro, e sim de atalhos. Estes são os mais frequentes, e os mais caros no longo prazo.

• Cabo CCA (alumínio revestido de cobre). Vendido como "cabo de rede" mais barato, ele tem o núcleo de alumínio com uma fina camada de cobre. Esquenta mais, conduz pior e não atende a nenhuma norma. É a economia que sai mais cara: a rede nunca entrega a velocidade contratada e o cabo se degrada com o tempo. Exija sempre cabo de cobre puro e com certificação do fabricante.
• Emendas no cabo. Cabo de rede não se emenda como fio elétrico. Cada emenda quebra a trança dos pares e vira um ponto de degradação do sinal. Lance precisou de mais comprimento? Passa um cabo novo inteiro.
• Dobras e cabo esticado. Dobrar o cabo em ângulo fechado ou esticá-lo com força (puxando por um caminho apertado) desfaz a geometria interna que protege o sinal. Existe um raio de curvatura mínimo a respeitar, justamente por isso.
• Passar junto da rede elétrica. Cabo de dados e cabo de energia correndo grudados, na mesma eletrocalha, fazem a fiação elétrica induzir ruído no sinal de dados. É uma das causas mais comuns de lentidão intermitente. As normas definem distâncias mínimas de separação justamente para evitar isso.

O padrão de todos esses erros é o mesmo: são invisíveis no dia da instalação e cobram a conta meses depois, em forma de problemas que ninguém consegue rastrear.

Cabeamento + PoE: um cabo, dois trabalhos

Um dos maiores ganhos do cabeamento bem feito aparece quando entra o PoE (Power over Ethernet). A ideia é elegante: o mesmo cabo de rede que leva os dados também leva a energia para alimentar o equipamento na ponta. Uma câmera de segurança, um access point de Wi-Fi ou um telefone IP podem funcionar com um único cabo, sem precisar de tomada elétrica ao lado.

Na prática, isso significa instalar uma câmera no alto de um poste ou um ponto de acesso no teto sem ter que puxar fiação elétrica até lá, o que reduz custo de obra e dá liberdade de posicionamento. Mas há um detalhe que reforça tudo o que dissemos: PoE exige cabo de qualidade. Cabo CCA esquenta com a corrente do PoE e pode até virar risco; um cabeamento certificado de cobre puro entrega dados e energia com folga e segurança.

É por isso que cabeamento estruturado e segurança eletrônica andam juntos: a base física bem feita é o que permite que o CFTV e a rede sem fio funcionem de forma confiável. E é também por isso que ele é o alicerce de toda a nossa solução de infraestrutura: tudo o que roda em cima depende dele.

No fim, o cabeamento estruturado é invisível de propósito. Bem projetado e bem instalado, ele simplesmente funciona, por anos, sem chamar atenção. Mal feito, ele se torna o gargalo silencioso que sabota uma rede inteira. A boa notícia é que essa é uma daquelas decisões que, tomadas certo desde o começo, você não precisa revisitar tão cedo.
