Cabos de rede: categorias, especificações, crimpagem e padrões (Cat5e a Cat8)

Quando uma rede "fica lenta" ou um link de 1 Gbps insiste em negociar a 100 Mbps, a primeira suspeita costuma recair sobre o switch, o roteador ou a operadora. Quase nunca alguém olha para o cabo, e é exatamente aí que mora boa parte dos problemas. O cabeamento é a camada mais barata da rede e, paradoxalmente, a mais cara de trocar depois que tudo já está passado pela parede.

Este artigo explica, de forma acessível e com base nas normas técnicas, o que diferencia uma categoria de cabo da outra, quando faz sentido pagar por blindagem e por que o tipo de metal lá dentro pode comprometer toda a sua estrutura.

Por que o cabo importa mais do que parece

O cabo de rede é um gargalo invisível. Ele não pisca, não dá tela de erro e não aparece no boleto da operadora, mas define o teto de tudo que passa por cima dele. Você pode comprar o switch mais rápido do mercado e contratar um link de 10 Gbps: se o cabo entre eles for de uma categoria inferior, a velocidade real será a que o cabo permite, e não a que você pagou.

Pense no cabo como o cano da água. Não adianta ter uma bomba potente (o equipamento) e muita água disponível (o link) se o cano é estreito: o que chega na ponta é limitado pelo diâmetro do cano. Na rede, o "diâmetro" é a categoria do cabo, que determina quanta informação ele consegue transportar sem perda e a que distância.

E há um agravante: o cabo é a parte mais difícil de trocar. Equipamento se substitui em minutos; cabo passado dentro de eletrocalha, forro e parede exige obra. Por isso a regra de ouro do cabeamento é errar para mais, instalar um cabo com folga de desempenho, porque ele vai ficar ali por dez, quinze anos, atravessando várias gerações de equipamento.

Anatomia de um cabo de rede

Por fora, um cabo de rede (também chamado de cabo de par trançado) é só uma capa plástica. Por dentro, ele tem uma engenharia bem pensada. São quatro pares de fios de cobre (oito fios no total), e cada par é trançado um sobre o outro ao longo de toda a extensão do cabo.

Esse trançado tem um motivo técnico, e não estético. Quando a corrente elétrica passa por um fio, ela gera um pequeno campo eletromagnético que pode "vazar" para os fios vizinhos, fenômeno chamado de diafonia (crosstalk). Ao trançar os dois fios de um par, o ruído captado por um fio é praticamente igual e oposto ao captado pelo outro, e os dois se cancelam. Quanto mais apertado o trançado, melhor o cancelamento, por isso categorias superiores trançam os pares de forma mais densa.

Na ponta do cabo vai o conector RJ45, o "plugue" de oito vias que encaixa no switch, no computador ou no access point. Ele organiza os oito fios numa sequência padronizada (os esquemas T568A e T568B) para que cada par fique na posição correta. Um cabo bem feito com um conector mal crimpado entrega desempenho ruim do mesmo jeito, a qualidade depende do conjunto inteiro.

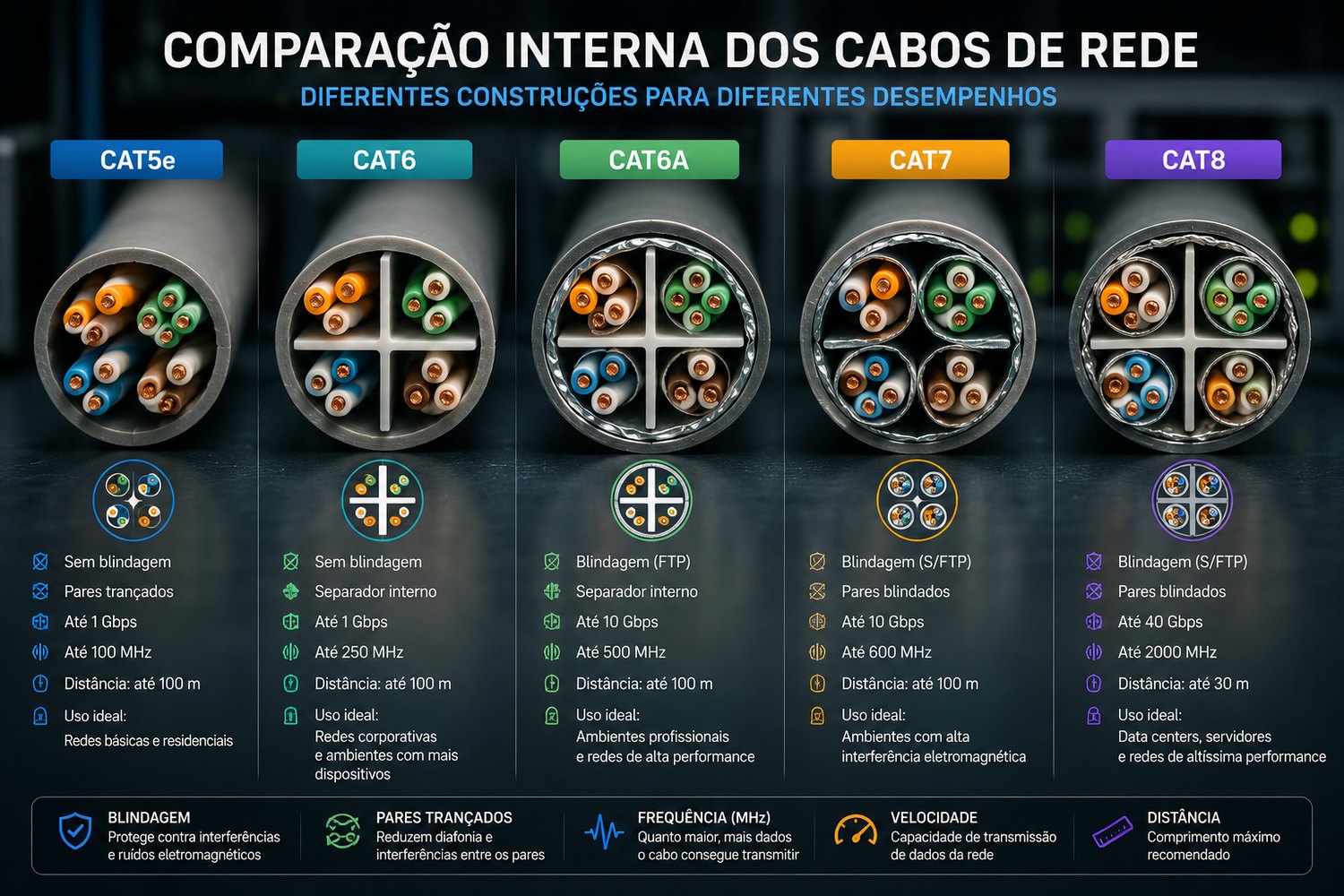

As categorias na prática

A "categoria" (Cat) é a classificação que diz o quanto um cabo consegue transportar. Três números resumem cada categoria: a velocidade máxima suportada, a frequência em que o cabo opera (em MHz, quanto maior, mais "espaço" para dados) e a distância em que essa velocidade se sustenta. Vamos do que ainda se instala hoje ao topo da linha.

Cat5e — o piso aceitável

A Cat5e (o "e" é de enhanced, aprimorada) opera a 100 MHz e entrega 1 Gbps em até 100 metros. Por muitos anos foi o padrão de mercado e ainda atende bem a maioria dos pontos de trabalho. Hoje, porém, é o mínimo aceitável, instalar abaixo disso não faz sentido. Ela chega a alcançar 2,5 Gbps em condições muito boas, mas não é o que a norma garante.

Cat6 — o equilíbrio atual

A Cat6 sobe a frequência para 250 MHz e suporta 1 Gbps com folga em 100 metros e até 10 Gbps em distâncias curtas (tipicamente 37 a 55 metros, dependendo do ambiente). É a escolha de melhor custo-benefício para a maioria das empresas hoje, com margem de sobra para crescer.

Cat6A — 10 Gbps de verdade

O "A" é de augmented (ampliada). A Cat6A dobra a frequência para 500 MHz e sustenta 10 Gbps nos 100 metros completos, o que a Cat6 não garante. É o padrão recomendado para infraestrutura nova que precisa durar, especialmente em data centers, redes densas e instalações que vão alimentar muitos access points Wi-Fi 6/6E.

Cat7 e Cat7A — blindagem pesada

A Cat7 trabalha em 600 MHz (e a Cat7A em 1000 MHz) com blindagem individual em cada par, mais a blindagem geral. Suporta 10 Gbps em 100 metros. Na prática, é menos comum no mercado corporativo brasileiro: ela usa conectores não-padronizados pela TIA (o RJ45 tradicional não é oficialmente reconhecido para Cat7), e a Cat6A costuma cobrir as mesmas necessidades com menos complexidade.

Cat8 — o topo, para distâncias curtas

A Cat8 é a categoria de ponta, com frequência de 2000 MHz e suporte a 25 e 40 Gbps. O detalhe crucial: ela só entrega isso em até 30 metros. É feita para um nicho específico, interligações de altíssima velocidade dentro do data center (switch a switch, servidor a switch), e não para cabear estações de trabalho espalhadas pelo prédio.

Categoria	Velocidade	Frequência	10 Gbps até	Uso típico
Cat5e	1 Gbps	100 MHz	Não suporta	Pontos básicos, redes legadas
Cat6	1 Gbps (10 Gbps curto)	250 MHz	~37 a 55 m	Padrão corporativo atual
Cat6A	10 Gbps	500 MHz	100 m	Infra nova, data center, Wi-Fi denso
Cat7 / Cat7A	10 Gbps	600 / 1000 MHz	100 m	Ambientes blindados específicos
Cat8	25 / 40 Gbps	2000 MHz	30 m (40 Gbps)	Backbone interno de data center

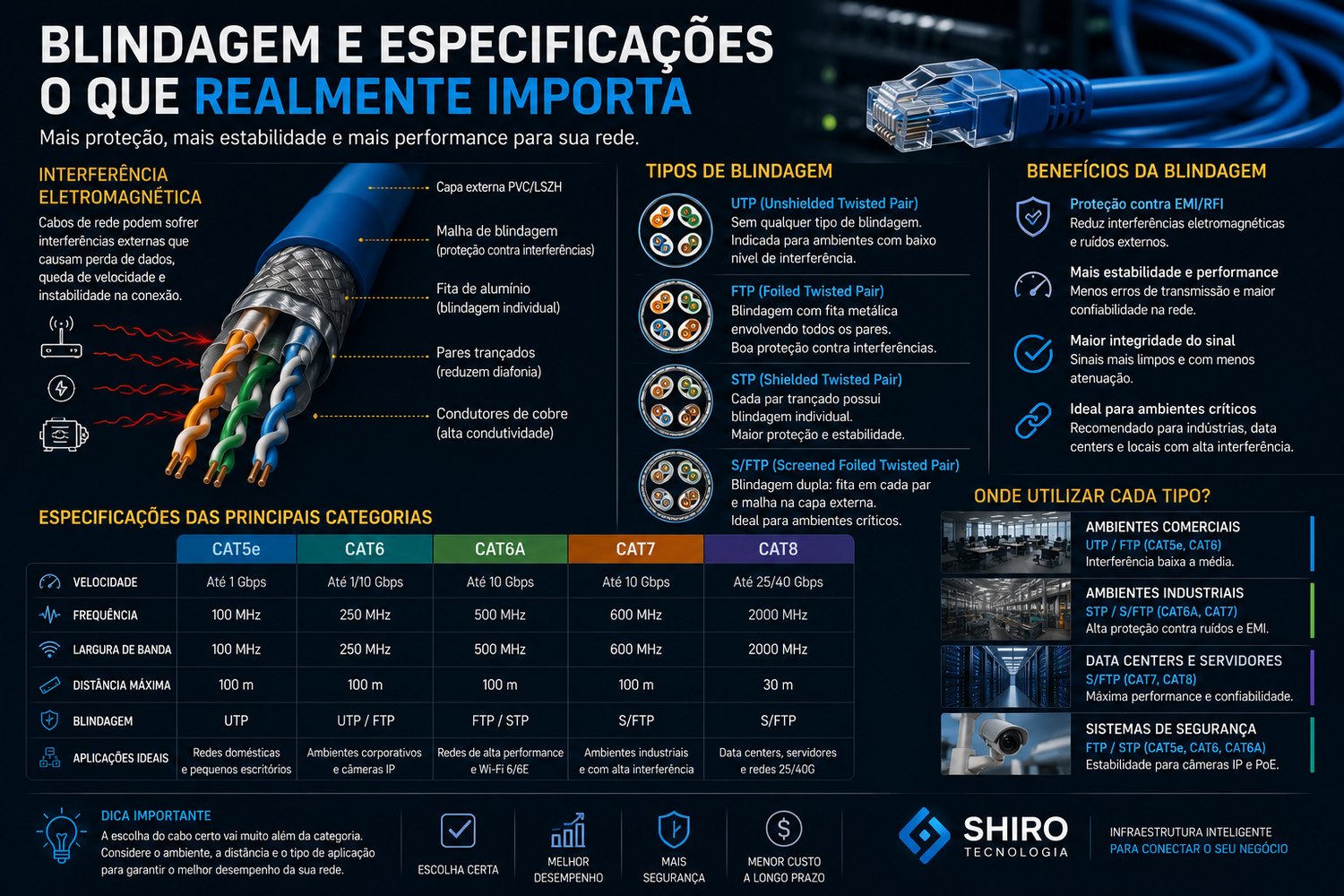

UTP x FTP/STP: quando a blindagem vale a pena

Além da categoria, os cabos se dividem pela presença ou ausência de blindagem metálica contra interferência externa. Os três termos que você vai encontrar:

• UTP (Unshielded Twisted Pair, par trançado sem blindagem): conta apenas com o trançado dos pares para combater o ruído. É o cabo mais comum, mais barato e mais fácil de instalar.
• FTP / F/UTP (Foiled Twisted Pair): tem uma folha de alumínio envolvendo todos os pares, oferecendo uma camada extra de proteção contra interferência.
• STP / S/FTP (Shielded Twisted Pair): blindagem individual em cada par mais uma malha geral. É a proteção máxima, e o cabo mais rígido e caro.

A pergunta certa não é "qual é o melhor", e sim "do que eu preciso me proteger". Na esmagadora maioria dos escritórios, o UTP de boa qualidade resolve, o trançado dos pares já dá conta do ruído ambiente. A blindagem só compensa quando o cabo precisa passar por ambientes eletromagneticamente "sujos": ao lado de motores, cabos de energia de alta corrente, máquinas industriais, salas de equipamentos pesados ou em lances longos paralelos à rede elétrica.

Crimpagem e os padrões T568A e T568B

O melhor cabo do mundo entrega desempenho de cabo ruim se as pontas forem malfeitas. A crimpagem é o processo de fixar o conector RJ45 na ponta do cabo: você organiza os oito fios numa ordem padronizada, encaixa no conector e prensa tudo com um alicate de crimpar, que empurra as lâminas do conector para "morder" cada fio. Parece simples, e é justamente por isso que é tão malfeito por aí.

A ordem dos fios não é aleatória: ela segue um de dois padrões definidos pela norma ANSI/TIA-568, o T568A e o T568B. Os dois funcionam igualmente bem; a única diferença entre eles é a troca dos pares laranja e verde. O T568B é o mais usado no Brasil e nos Estados Unidos.

Pino	T568A	T568B
1	Branco-Verde	Branco-Laranja
2	Verde	Laranja
3	Branco-Laranja	Branco-Verde
4	Azul	Azul
5	Branco-Azul	Branco-Azul
6	Laranja	Verde
7	Branco-Marrom	Branco-Marrom
8	Marrom	Marrom

A regra prática mais importante: use o mesmo padrão nas duas pontas. Isso cria um cabo direto (straight-through), que serve para 99% das ligações, computador ao switch, switch ao roteador, access point ao switch. O famoso cabo crossover (T568A de um lado, T568B do outro) servia para ligar dois equipamentos iguais diretamente (PC com PC, switch com switch), mas hoje quase ninguém precisa: praticamente todo equipamento moderno tem Auto-MDIX, que ajusta os pares sozinho. Na prática, você só faz cabo direto.

O que separa uma crimpagem profissional de uma amadora:

• Destrançar o mínimo. O trançado dos pares é o que cancela a interferência (lembra da diafonia?). Ao crimpar, desfaça o trançado o menos possível, no máximo cerca de 13 mm (meia polegada). Cabo destrançado demais na ponta perde desempenho, ainda mais em Cat6/Cat6A.
• Conector compatível com a categoria. Conector de Cat5e não acompanha bem um cabo Cat6/Cat6A (que é mais grosso e tem separador interno). Use conector da categoria certa.
• Fios até o fim do conector. Os oito fios precisam ir até a parede frontal do RJ45 e ficar na ordem certa, sem cruzar. A capa do cabo deve entrar no conector para a trava prender o cabo, e não só os fios.
• Testar sempre. Depois de crimpar, um testador de cabo confirma se os oito fios estão na sequência correta e sem mau contato. Em projetos sérios, usa-se um certificador, que mede de verdade se o lance atende à categoria (atenuação, diafonia, etc.).

O perigo do CCA: a armadilha barata

Aqui está o erro mais caro e mais comum do cabeamento brasileiro. Existem cabos vendidos a preço tentador que parecem idênticos a um cabo de rede de verdade, mas têm um detalhe escondido: os fios não são de cobre puro, são de CCA (Copper Clad Aluminum, alumínio revestido de cobre). Por fora, cobre. Por dentro, alumínio.

O alumínio conduz pior que o cobre e tem maior resistência elétrica. Na prática, o cabo CCA gera mais perda de sinal, mais aquecimento e desempenho instável, principalmente em lances longos e quando o cabo precisa alimentar dispositivos via PoE (Power over Ethernet, a tecnologia que leva energia pelo próprio cabo de rede para câmeras e access points).

O cabo CCA é uma economia que se paga em dor de cabeça: ele "funciona" no teste rápido da bancada e falha meses depois, no meio da parede, onde a troca custa dez vezes mais que o cobre que você economizou.

Os sintomas do CCA são traiçoeiros porque aparecem aos poucos: links que negociam abaixo da velocidade contratada, quedas intermitentes, câmeras PoE que reiniciam sozinhas e access points que desligam em horário de pico. Como o cabo já está instalado, raramente alguém liga o problema à sua origem. Pior ainda: o CCA é mais quebradiço que o cobre, o alumínio fadiga e parte com o tempo, fragilizando o ponto justamente onde ele foi crimpado.

A defesa é simples: exija cabo de cobre puro (muitas vezes identificado como "100% cobre" ou "Bare Copper") de fabricante reconhecido, com a certificação da categoria impressa na capa, e desconfie de qualquer preço bom demais. Em cabeamento, barato realmente sai caro.

Como escolher o cabo certo

Não existe "o melhor cabo" universal, existe o cabo adequado ao seu cenário. Quatro perguntas guiam a escolha:

1. Qual o uso? Estações de trabalho comuns vivem bem com Cat6. Backbone (a "espinha dorsal" entre switches), data center e pontos que vão alimentar muitos access points pedem Cat6A ou superior.
2. Qual a distância? O limite de 100 metros vale para o cabeamento permanente em cobre. Lances mais longos pedem fibra óptica, e categorias como a Cat8 só entregam o prometido em distâncias curtas.
3. Qual o ambiente? Escritório limpo eletricamente: UTP resolve. Indústria, proximidade de energia ou maquinário: avalie cabo blindado, sempre com aterramento de projeto.
4. E o futuro? O cabo vai ficar por mais de uma década. Instalar Cat6A onde hoje "bastaria" Cat6 costuma ser o investimento mais inteligente, porque evita reabrir paredes amanhã.

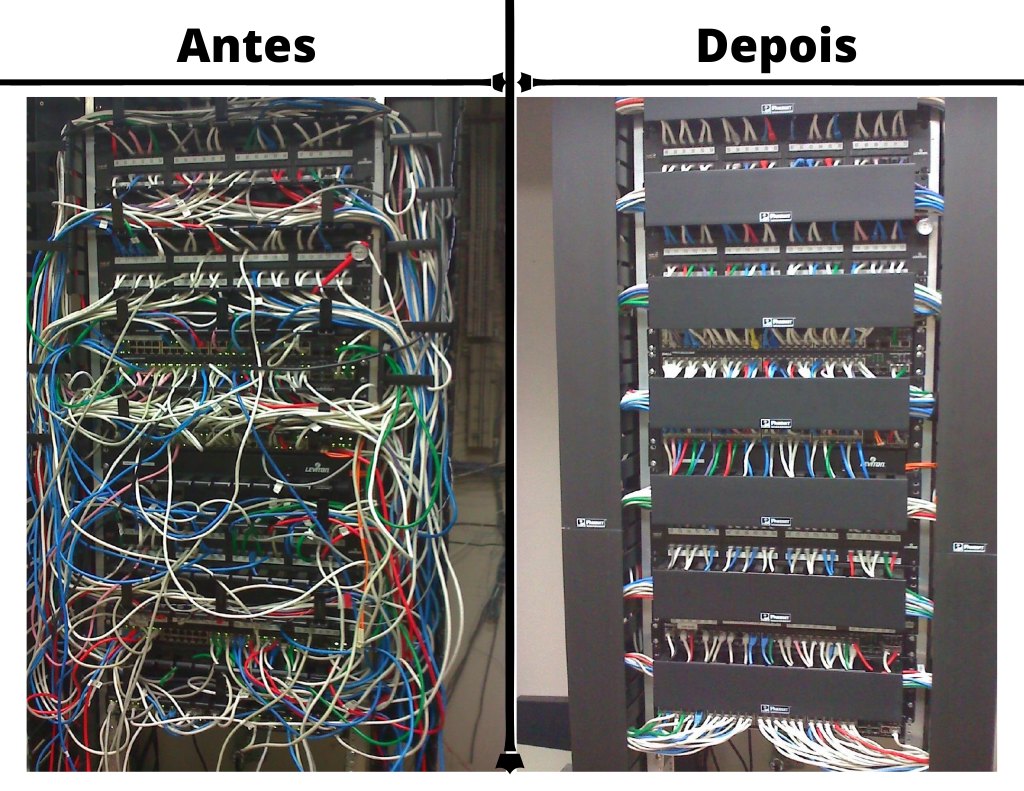

Acima de tudo, lembre que a categoria do cabo é só uma parte. Conectores, patch panels, a qualidade da crimpagem, o respeito ao raio de curvatura e a separação dos cabos de energia compõem o que chamamos de cabeamento estruturado. Um Cat6A excelente mal instalado entrega menos que um Cat6 bem feito.

Se você está montando uma rede do zero, reformando ou simplesmente não confia no que foi instalado no passado, vale auditar o que existe antes de investir em equipamento novo. Muitas vezes o gargalo não está no switch nem no link, está dentro da parede. Veja a nossa solução de Infraestrutura para entender como tratamos isso de ponta a ponta.
